JPE產品精選 | 快速接頭如何選型？

在現代工業管路系統中，快速接頭是實現高效作業的關鍵組件。無論是氣動工具、化工制程還是高壓氣體輸送，選擇正確的快速接頭不僅能提升工作效率，更是確保工安與防止洩漏的第一道防線。

本文將依據 JPE沅亨的專業技術資料，深入解析快速接頭的結構原理、單雙閥門的差異，並提供詳細的選型指南。

01. 快速接頭 主要應用行業

1.石油化工 / 油氣行業
油氣輸送、儀表管路、液壓控制系統、氣體管路

2.半導體 / 電子製造
高純氣體、特種流體、設備冷卻、真空系統

3.氣動與液壓設備
空壓機、氣動工具、液壓站、夾具、自動化設備

4.機械設備 / 機床行業
冷卻系統、潤滑系統、換模系統、測試設備

5.汽車製造 / 新能源汽車
生產線氣動、液壓、冷媒管路、電池設備

6.儀器儀表 / 檢測設備
壓力表、傳感器、檢漏設備、測試台

7.生物醫藥 / 食品飲料
潔淨流體、衛生級管路、無菌連接

8.電力能源 / 光伏行業
電站儀表、氣體控制、冷卻系統、光伏設備

9.造船 / 重工機械
船舶液壓、氣動系統、工程機械、礦山設備

10.工業氣體 / 焊接行
氧氣、乙炔、氮氣、氬氣等氣體快速接駁

02. 快速接頭的運作原理與閥門結構

快速接頭的核心價值在於「無需工具即可快速連接或斷開管路」。根據內部閥門設計的不同，主要分為以下三種類型，這決定了流體的封閉與流通方式：

1. 單閥門類型
代表系列：JPE NL 系列
結構原理：僅在母體設有閥門，子體為直通式
運作方式：
• 斷開時： 母體閥門自動關閉，阻止流體流出；子體側無閥門，剩餘流體會排出
• 連接時： 子體插入推開母體閥門，流體導通
適用場景：空氣、水、油等流體，且流向必須由母體流向子體。常用於氣壓工具與氣壓管路

2. 雙閥門類型
代表系列：JPE KS 系列、QC 系列
結構原理：母體與子體內部皆設有閥門
運作方式：
• 斷開時： 雙邊閥門各自閉合，母體與子體皆能密封，防止流體洩漏
• 連接時： 雙方閥門互相推動開啓，形成通路
適用場景：化工機械、高壓氣體、甚至酸鹼液體與蒸氣等不允許洩漏的環境

3. 平面式類型
代表系列：JPE NS 系列
結構原理：特殊的平面閥門設計
適用場景：化學品制程、半導體或高腐蝕性介質，對環境清潔度與安全要求極高的場所

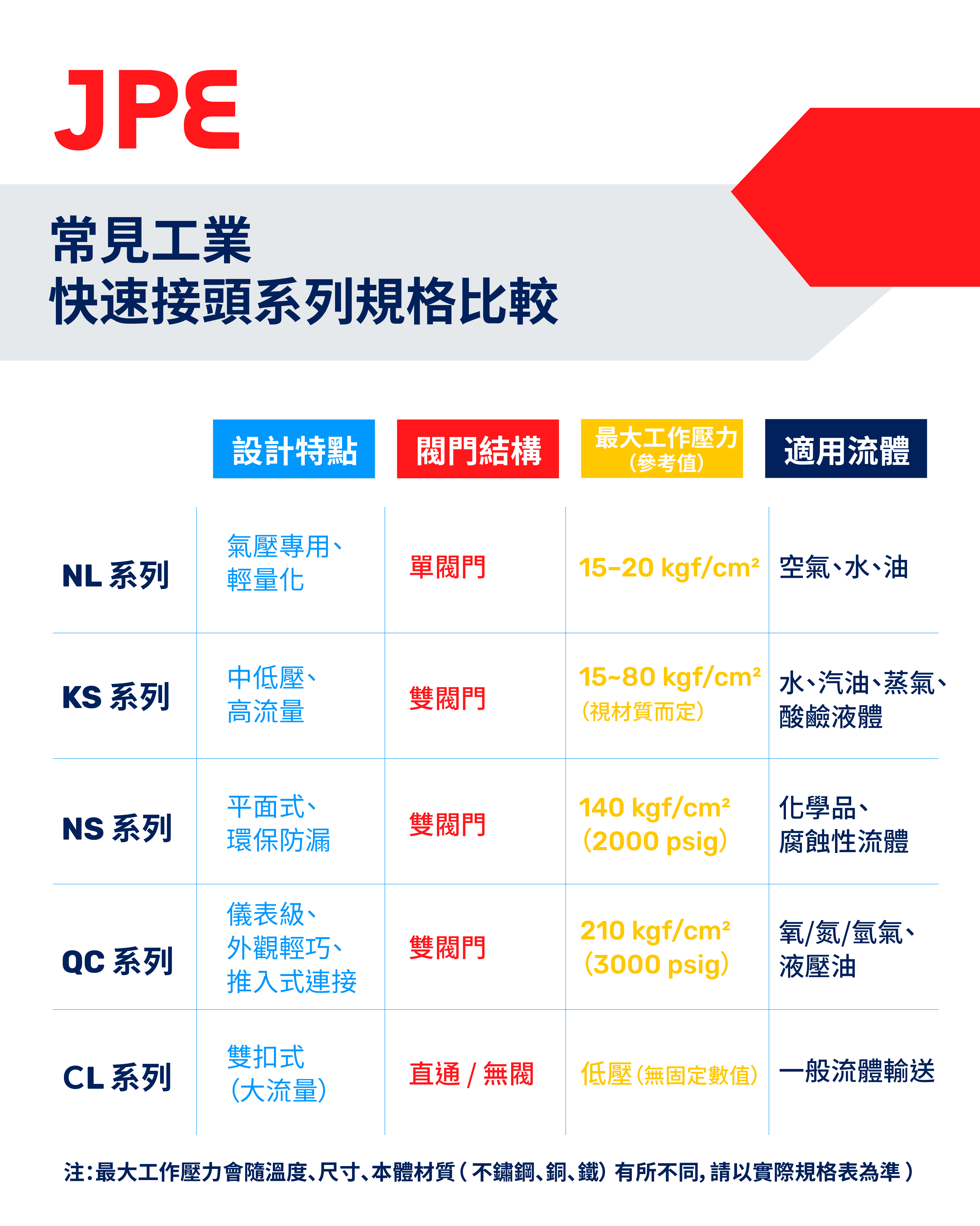

03. 常見工業快速接頭系列規格比較

根據 JPE 的技術規格表，不同的應用場景需對應不同的接頭系列,以下是各系列的關鍵參數比較：



04. 關鍵選型要素：材質與密封圈

挑選快速接頭時，除了尺寸與壓力，「化學相容性」是決定壽命的關鍵。需根據您的流體介質選擇合適的本體與密封圈材質

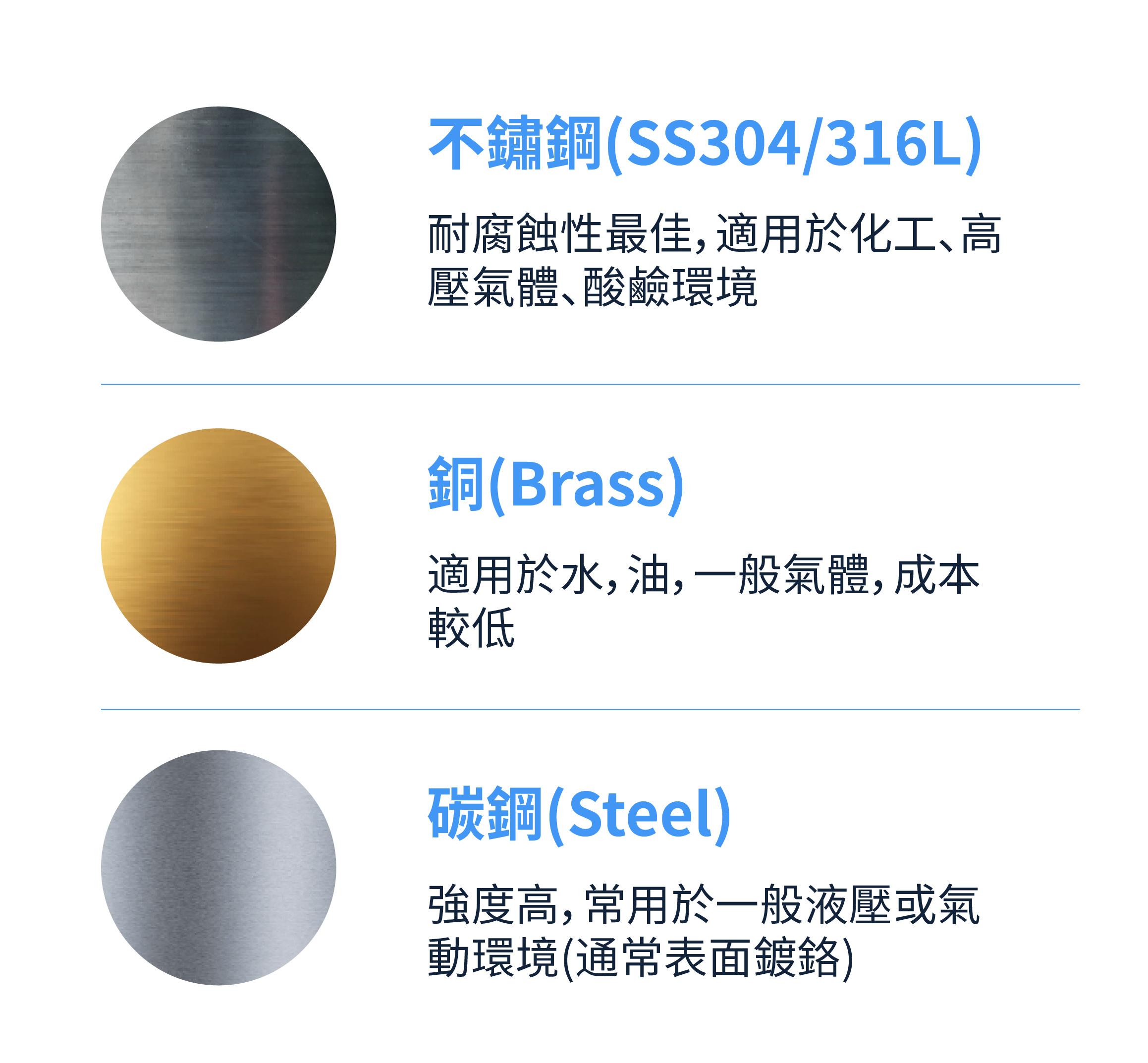

1. 本體材質選擇



2. 密封圈耐受性指南
根據 JPE 實驗室數據，不同橡膠材質的適用性如下：

NBR（丁腈橡膠）
推薦：礦物油、水、酒精
不推薦：酸性流體、高溫環境（最高 100°C）

EPDM（乙丙橡膠）
推薦：水、蒸氣、酮類、酒精、酸鹼性液體
不推薦：礦物油、燃料油（不耐油）

FKM（氟橡膠）
推薦：耐高溫（達 200°C）、礦物油、燃料油、酸性流體、硅油
注意：對醇類與鹼性液體耐受度有限

FFKM（全氟橡膠）
推薦：幾乎全能，耐高溫且耐化學性極佳，適用於嚴苛制程

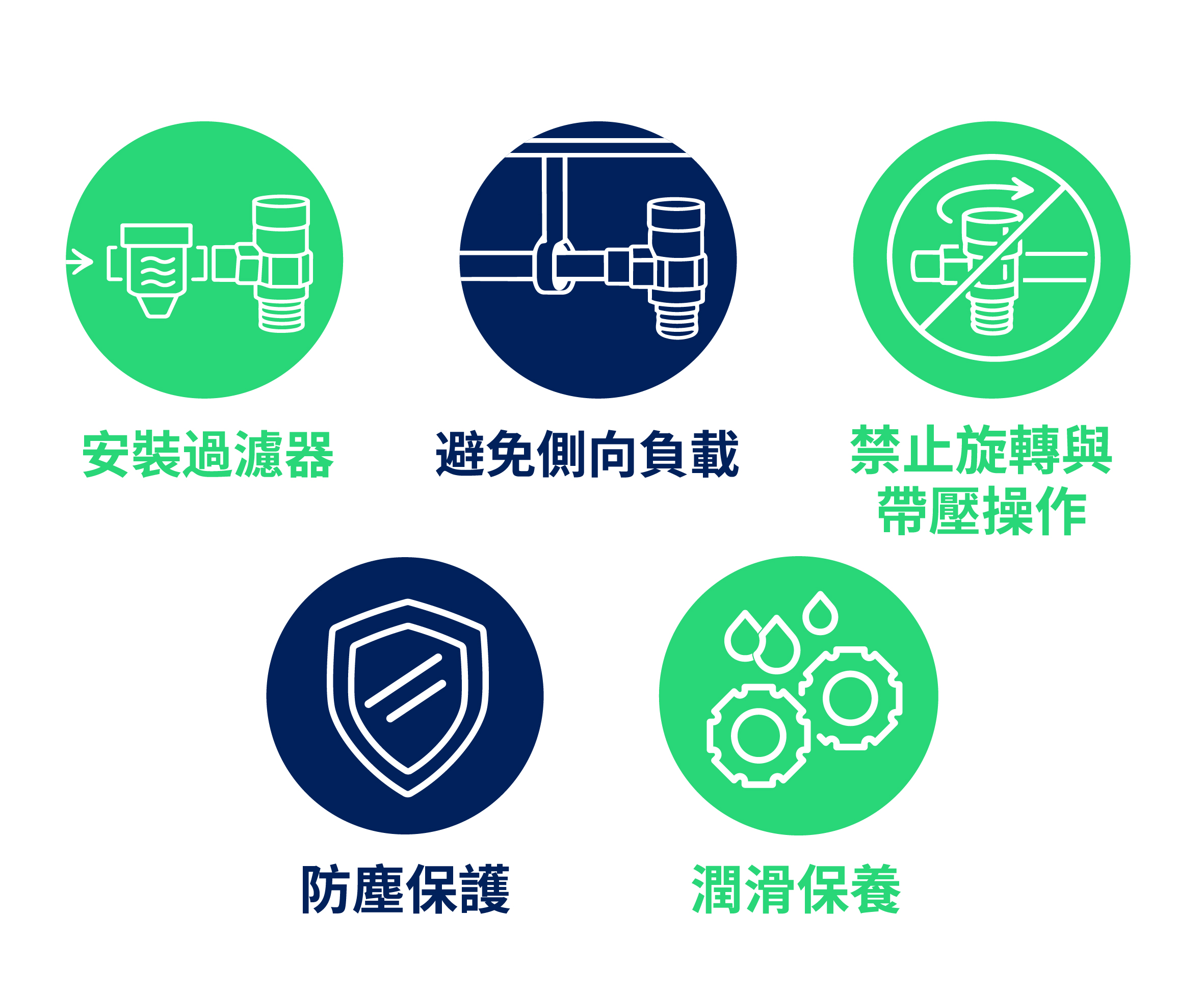

05. 安全操作與維護建議

為了延長快速接頭的使用壽命並確保操作人員安全，請務必遵守以下操作規範：



安裝過濾器：
建議在快速接頭上游安裝過濾器，避免雜質進入閥門導致密封失效
避免側向負載：
連接後的管路應適當支撐或懸掛，防止「側載」造成接頭變形或洩漏
禁止旋轉與帶壓操作：
• 連接狀態下請勿旋轉快速接頭
• 請勿在有壓力的情況下強行斷開暢通式接頭

防塵保護：
斷開後建議使用防塵套，防止污染
潤滑保養：
定期對母體內的密封圈添加潤滑劑，確保連接順暢與氣密性

06. 結論與行動建議

選擇合適的工業快速接頭，需要綜合考量流體種類、工作壓力、操作環境溫度以及閥門結構。

JPE沅亨提供從基礎氣動到高精密儀表及化工防漏的完整解決方案，並具備多種材質選擇，能夠滿足嚴苛的工業需求。

需要更詳細的規格尺寸圖或特殊材質定制？
請參考 JPE 完整產品型錄，或聯繫專業銷售代表獲取最佳建議。
